鑄造耐磨板是采用鑄造工藝制作的一種耐磨板，其主要成分是合金成分，一般為錳合金或鉻合金，由于是鑄造工藝和熱軋工藝不同，其板幅較小，且長寬尺寸和厚度相關(guān)。
高鉻鑄鐵鑄造耐磨板具體合金標(biāo)準(zhǔn)如下：

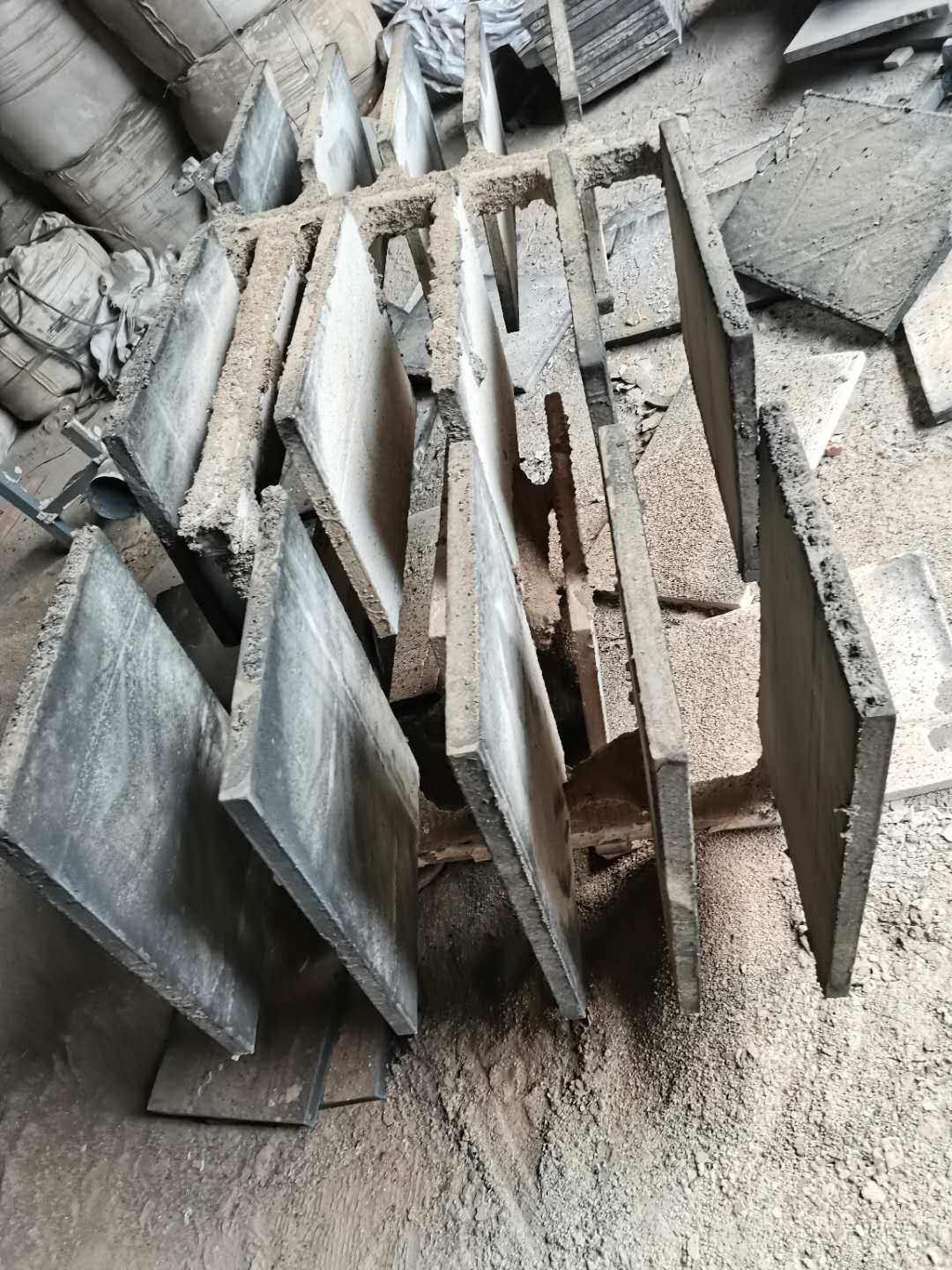

圖（1）鑄造耐磨板

1.高鉻鑄鐵的牌號和化學(xué)成分：

牌號	化學(xué)成分（質(zhì)量分?jǐn)?shù)，%）
	C	Si	Mn	Cr	Mo	Ni	Cu	S	P
BTMCr12-DT	1.1～2.0	≤1.5	≤2.0	11.0～14.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.06
BTMCr12-GT	2.0～3.6	≤1.5	≤2.0	11.0～14.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.06
BTMCr15	2.0～3.6	≤1.2	≤2.0	14.0～18.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.06
BTMCr20	2.0～3.3	≤1.2	≤2.0	18.0～23.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.06
BTMCr26	2.0～3.3	≤1.2	≤2.0	23.0～30.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.06

2.高鉻鑄鐵的硬度：

牌號	鑄態(tài)或鑄態(tài)去應(yīng)力處理		硬化態(tài)或硬化態(tài)去應(yīng)力處理		軟化退火態(tài)
	HRC	HBW	HRC	HBW	HRC	HBW
BTMCr12-DT	—	—	≥50	≥500	≤41	≤400
BTMCr12-GT	≥46	≥450	≥58	≥650	≤41	≤400
BTMCr15	≥46	≥450	≥58	≥650	≤41	≤400
BTMCr20	≥46	≥450	≥58	≥650	≤41	≤400
BTMCr26	≥46	≥450	≥58	≥650	≤41	≤400

下邊為國外部分牌號及標(biāo)準(zhǔn)
一、美國ASTM A532M:1993
1.高鉻鑄鐵的化學(xué)成分：

牌號	化學(xué)成分（質(zhì)量分?jǐn)?shù)，%）
	C	Mn	Si	Ni	Cr	Mo	Cu	P	S
12Cr	2.0～3.3	≤2.0	≤1.5	≤2.5	11.0～14.0	≤3.0	≤1.2	≤0.1	≤0.06
15Cr-Mo	2.0～3.3	≤2.0	≤1.5	≤2.5	11.0～18.0	≤3.0	≤1.2	≤0.1	≤0.06
25Cr-Mo	2.0～3.3	≤2.0	≤1.0～2.2	≤2.5	18.0～23.0	≤3.0	≤1.2	≤0.1	≤0.06
25Cr	2.0～3.3	≤2.0	≤1.5	≤2.5	23.0～30.0	≤3.0	≤1.2	≤0.1	≤0.06

2.高鉻鑄鐵的硬度

牌號	硬度
	砂型鑄造									冷硬鑄造 ≥			退火 ≤
	鑄態(tài)或鑄態(tài)+去應(yīng)力退火			淬火或淬火+去應(yīng)力退火
				水平1			水平2
	HBW	HRC	HV	HBW	HRC	HV	HBW	HRC	HV	HBW	HRC	HV	HBW	HRC	HV
12Cr	550	53	600	600	56	660	650	59	715	550	53	600	400	41	430
15Cr-Mo	450	46	485	600	56	660	650	59	715	-	-	-	400	41	430
25Cr-Mo	450	46	485	600	56	660	650	59	715	-	-	-	400	41	430
25Cr	450	46	485	600	56	660	650	59	715	-	-	-	400	41	430

二、英國
1.高鉻鑄鐵的化學(xué)成分

牌號	化學(xué)成分（質(zhì)量分?jǐn)?shù)，%）
	C	Si≤	Mn	Cr	Mo≤	Ni≤	Cu≤	P≤	S≤
3A	1.8～3.0	1.0	0.5～1.5	14～17	2.5	2.0	2.0	0.10	0.10
3B	3.0～3.6	1.0	0.5～1.5	14～17	3.0	2.0	2.0	0.10	0.10
3C	1.8～3.0	1.0	0.5～1.5	17～22	3.0	2.0	2.0	0.10	0.10
3D	2.0～2.8	1.0	0.5～1.5	22～28	1.5	2.0	2.0	0.10	0.10
3E	2.8～3.5	1.0	0.5～1.5	22～28	1.5	2.0	2.0	0.10	0.10
3F	2.0～2.7	1.0	0.5～1.5	11～13	2.5	2.0	2.0	0.10	0.10
3G	2.7～3.4	1.0	0.5～1.5	11～13	3.0	2.0	2.0	0.10	0.10

2.高鉻鑄鐵的硬度

牌號	鑄態(tài)		退火態(tài)		熱處理態(tài)
	HBW≥	HV50≥	HBW≤	HV50≤（換算值）	HBW≥	HV50≥
3A	450	485	400	428	600	655
3B	500	542	450	485	650	712
3C	450	485	450	485	600	655
3D	400	428	400	428	600	655
3E	450	485	450	485	600	655
3F	450	485	400	428	600	655
3G	450	485	450	485	650	712

三、德國
高鉻鑄鐵的化學(xué)成分

牌號	化學(xué)成分（質(zhì)量分?jǐn)?shù)，%）
	C	Si	Mn	Cr	Ni	Mo
G-X300CrMO15-3	2.3～3.6	0.2～0.8	0.5～1.0	14～17	0.7	1.0～3.0
G-X300CrMoNi15-2-1	2.3～3.6	0.2～0.8	0.5～1.0	14～17	0.8～1.2	1.8～2.2
G-X260CrMoNI20-2-1	2.3～2.9	0.2～0.8	0.5～1.0	18～22	0.8～1.2	14～2.2
G-X260Cr27	2.3～2.9	0.5～1.5	0.5～1.0	24～28	1.2	1.0
G-X300CrMo27-1	3.0～3.5	0.2～1.0	0.5～1.0	23～28	1.2	1.0～2.0

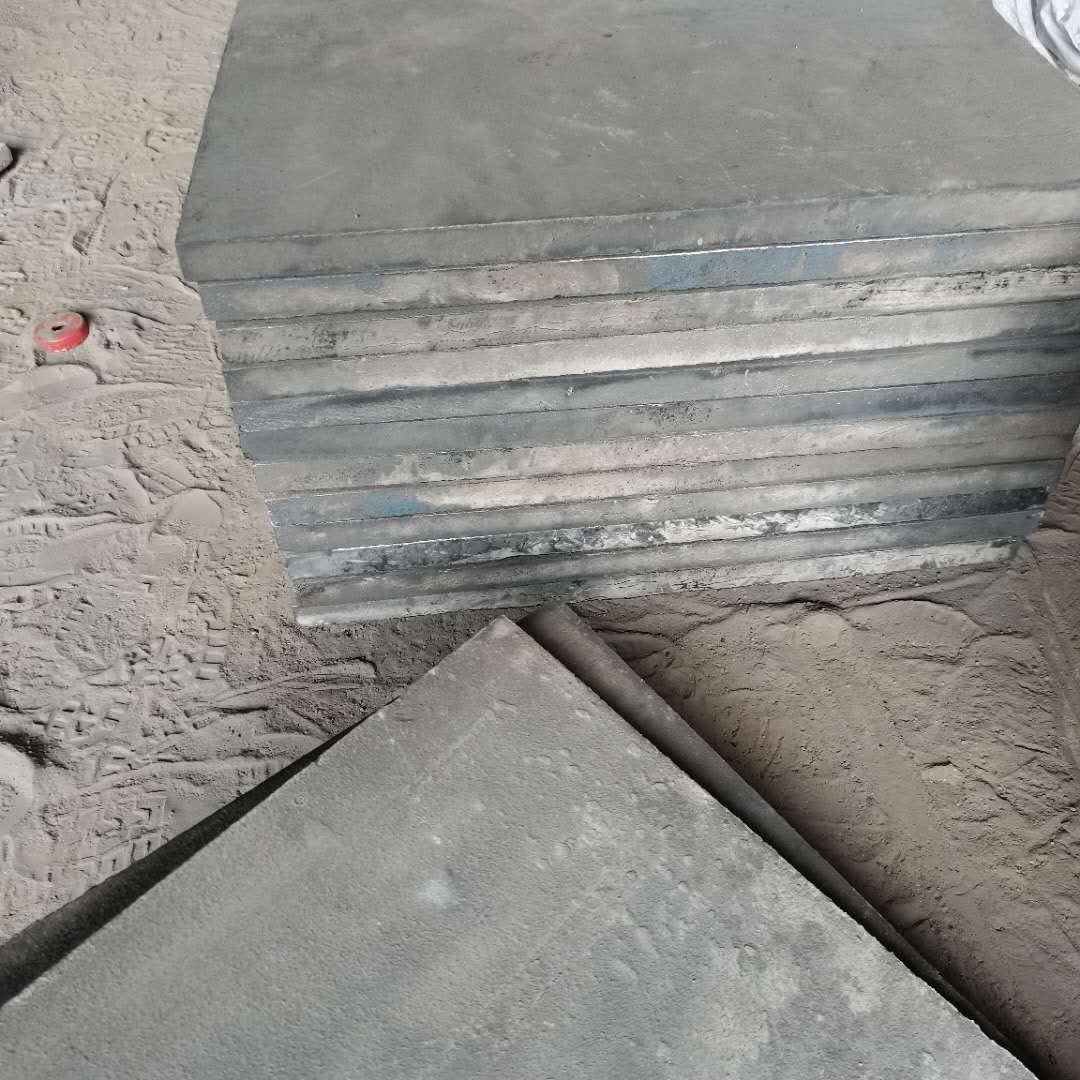

圖（2）鑄造工藝生產(chǎn)的耐磨板
北京耐默公司提供的高鉻鑄鐵鑄造耐磨板并沒有采用相應(yīng)標(biāo)準(zhǔn)制作，而是根據(jù)實(shí)際生產(chǎn)應(yīng)用配制相應(yīng)合金體系，如在高溫下使用會加入一些鎳，在沖擊磨損中會降低鉻含量，增加一些錳，我們根據(jù)多年的經(jīng)驗(yàn)總結(jié)出了一些相應(yīng)的合金體系。
