堆焊后的復(fù)合鋼板一般會(huì)出現(xiàn)較嚴(yán)重的變形，母板越薄，變形越嚴(yán)重。堆焊時(shí)，為防止母板變形，一般會(huì)在母板四周采用壓板或壓杠壓緊。但在焊接熱應(yīng)力作用下，母板可產(chǎn)生平面方向的收縮位移。變形嚴(yán)重時(shí).收縮位移量可達(dá)母板長(zhǎng)度尺寸的5%～8%。當(dāng)焊后松開壓板時(shí)，復(fù)合鋼板會(huì)產(chǎn)生翹曲變形。

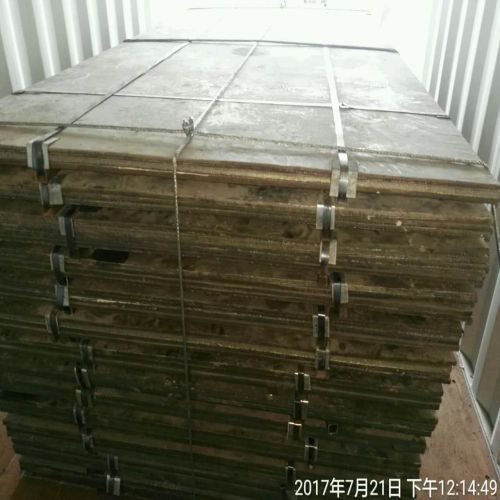

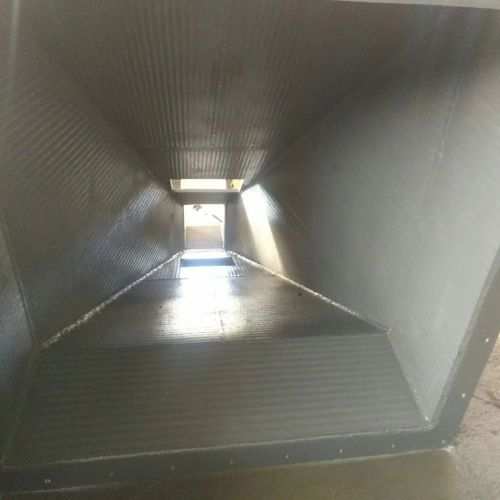

經(jīng)過我公司的反復(fù)研究和試驗(yàn)，采用卷板機(jī)調(diào)平的方法可以調(diào)平復(fù)合耐磨板，將制備好的變形的耐磨板通過卷板機(jī)的作用,卷弧拉伸基板母材,母板的變形會(huì)逐步變小。最后消失,尺寸較大、變形較嚴(yán)重的鋼板需多次拉伸才可調(diào)平。采用這種方法可使KNM60復(fù)合鋼板的不平度不大于5mm/m完全可以滿足像襯板、溜槽、料斗、篩板等對(duì)平整度要求不是特別高的設(shè)備及零件的使用要求。
